Как сделать маслосъемное кольцо

Кольца компрессионные, маслосъемные, установка

Рейтинг: #160; 5 #160;/#160; 5

Поршневые кольца

Поршневые кольца формируют уплотнение между стенкой цилиндра и поршнем. Должны обеспечивать хорошее уплотнение по всей плоскости цилиндра в широком диапазоне температур. В четырех тактных двигателях чаще применяется три кольца, из них два компрессионных и нижнее маслосъемное.

  • Компрессионные кольца обеспечивают надежное уплотнение между цилиндром и поршнем для герметизации камеры сгорания.
  • Отвод тепла от поршня к стенкам цилиндра.
  • Маслосъемные кольца удаляют излишки масла со стенок цилиндра предотвращая его попадания в камеру сгорания. Однако удаляют не полностью, а регулируют, оставляя необходимое количество масла для компрессионных колец.
Первое компрессионное кольцо

Предназначено исключительно для предотвращения прорыва расширяющихся газов в камере сгорания. Во время цикла рабочий ход нарастающее давление в камере сгорания прижимает первое компрессионное кольцо ко дну канавки поршня и сильнее прижимает к стенкам цилиндра, тем самым обеспечивая достаточную изоляцию камеры сгорания. Давление в канавке кольца сохраняется на последующих тактах не
успевая снизиться. Зазор между кольцом и канавкой составляет 0.04-0.08 мм

Защищает второе кольцо от высокой температуры сгорания и уменьшает нагрузку. Имеет наибольший теплоотвод от поршня к цилиндру, примерно 50-60% отводимого тепла от поршня к цилиндру приходится на компрессионные кольца. Некоторая часть газов прорывается, второе кольцо приступает к выполнению своих функций, об этом чуть позже.

Первое компрессионное кольцо изготавливается из высокосортного чугуна, способного выдерживать высокие температуры и нагрузку при этом имея не большой коэффициент теплового расширения. Во время работы двигателя температура кольца достигает 180-210 C, в верхней мертвой точке где практически нет смазки из-за трения, достигается еще большая температура. На внешней рабочей поверхности кольца часто присутствует специальное покрытие для снижения трения. Это может быть плазменная наплавка молибдена, металлокерамики, керамики. Чаще встречается хромовое покрытие, имеющее серый матовый цвет (наносится гальваническим метолом) и своеобразную пористую структуру, позволяющую задерживать масло для большего снижения трения. Остальные поверхности имеют черный цвет в результате фосфатирования. Покрытие обеспечивает антифрикционные и антикоррозийные свойства.

Компрессионные кольца производятся не совсем круглыми, а имеют сложную форму дуги в свободном состоянии и достаточно большой концевой зазор. Когда кольцо займет свое место в поршне и будет вставлено в цилиндр, оно будет обеспечивать равномерную прижимную силу в любой точке окружности.

Второе компрессионное кольцо

Работает в более благоприятных условиях и выполняет функцию дополнительного уплотнения так же из-за специальной формы помогает маслосъемному снять излишки масла, оставляя только масленую пленку на поверхности цилиндра. Средняя температура кольца 150 — 170 C в режиме работы. Зазор между кольцом и канавкой поршня немного ниже чем у первого 0.03-0.06 мм. Разнообразие форм колец обуславливает выполнение определенных функций. Таких как распределение нагрузки в канавке, уменьшение трения юбки поршня методом аквопланирования по маслу, удаление излишек масла.

Фаска на внутренней стороне кольца определяет в какую сторону будет изгибаться кольцо. Если фаска снизу, то кольцо после нагрева будет выворачиваться наружной поверхностью вниз, как показано на картинке. И соответственно если фаска сверху, то и выворачиваться рабочая поверхность кольца будет вверх.

Маслосъемное кольцо

Под компрессионными кольцами располагается маслосъемное кольцо, выполняющее функцию удаления излишек масла со стенок цилиндра.

Большое количество масла, проникающее через компрессионные кольца в камеру сгорания, плохо сказывается на работе двигателя. В процессе работы сгорающее масло откладывается на стенках клапанов, камере сгорания, свечах, дне поршня. Большой нагар сильно разогревается, повышается вероятность детонации. Выпускные клапана подвергаются увеличенной температурной нагрузке.

Тонкий слой масленой пленки, оставляемый маслосъемными кольцами, снижает силу трения компрессионных колец, увеличивая их долговечность. В отличии от компрессионных маслосъемные не прижимаются рабочим давлением газа к плоскости канавки в поршне и стенкам цилиндра, поэтому имеют специальные осевые и радиальные расширители.

По конструкции можно выделить два типа колец: коробчатые и наборные те и другие могут иметь различные расширители.

При движении поршня вниз маслосъемные кольца соскребают со стенок цилиндра излишки масла направляя их по дренажным отверстиям в поршне обратно в картер. Масляный клин перед кольцом помогает эффективно смазывать скользящую юбку поршня. Стенки цилиндра имеют шероховатость, так называемый хон, который позволяет задерживать тончайший слой масла, для компрессионных колец.

Большее распространение получили наборные кольца, состоящие из двух тонких стальных пластин, (часто имеющих различные покрытия для снижения терния) и тангенциального расширителя, выполняющего одновременно осевое и радиальное расширение. Используются в современных двигателях.

Особенности установки маслосъемных колец

Хочу обратить ваше внимание на установку именно маслосъемных колец. С компрессионными не должно возникнуть проблем если соблюдать простые правила, устанавливать надписями вверх (надписи, точка) и пользоваться специальным инструментом.

При установки маслосъемных могут возникнуть трудности при отсутствии надписей, или правильность установки замка расширителя. Разберемся в этом подробнее. Если надписи отсутствуют, то не имеет значения какой стороной вы поставите кольцо и какое из них будет сверху, а какое снизу (наборные).

Часто ошибки возникают при установке поршня в цилиндр, даже если используется специальных хомут для стяжки колец на поршне. Особенность состоит в следующем. При сборке маслосъемного кольца стоит обратить внимание на замок расширителя и правильность его стыковки. Для наглядности смотрим изображение ниже.

Во время сжатия колец на поршне замок расширителя маслосъемного кольца может соскочить с правильного положения и лечь в нахлест собираясь по спирали, таким образом пластины проваливаются через расширитель и это приведет к задиру стенок цилиндра, и канавок поршня. Чтобы этого избежать стягивающий хомут следует располагать таким образок как показано на изображении.

Соблюдая простые правила, вы правильно установите кольца в цилиндре.

[aJluM#39; date=#39;21.10.2008, 7:34#39; post=#39;384343#39;]
Как поставить ПРАВИЛЬНО составные колечки? Если их сжимать, то они гнуться в одну сторону. В магазине знакомый сказал - конусом вниз Т.е. как он показал - берёшь колечко, сжимаешь - куда пошли конци его - этой стороной вниз, а второе наоборот. Я как бы понял, но не понял Может кто точно знает?


Если честно. то даже при всём том что я моторист - непонимаю что Вы там купили. какие концы вниз и т.д. Составные (наборные) МСК - ставится в пршень радиальный расширитель и укладываются два тонких кольца - у них нет ни верха ни низа. всё.

Датчики уровня кузова (ксенон Омега В ) всегда в наличии.

[aJluM#39; date=#39;21.10.2008, 17:26#39; post=#39;384793#39;]
У этих колец естьв ерх и низ 100% С - кольцо. Берёшь букву С (кольцо) как бы сверху и снуз - начинаешь сжимать - когда замок сходится - кольцо как бы складывается попалам. Складывается только в одну сторону - значит всё же разница есть. Получается как бы конус Так вот мне сказал человек. каторый имеет дело с запчастями на иномоторы уже много лет, что ставить надо нижнее колечко конусов вниз, верхнее вверх. Я его сам жимал - гнётся тока в одну сторону. Вот и спрашиваю.


Это всё ЕРЕСЬ дикая. Придать огню придумавшего всю эту.

Датчики уровня кузова (ксенон Омега В ) всегда в наличии.

[aJluM#39; date=#39;26.10.2008, 15:49#39; post=#39;387281#39;]
Если разници в сторонах нет - тогда почему при сжатии они выгибаются только в одну сторону? Значит разница всё же есть? На станции, где их будут менять, маторист тоже сказал, что разница в установке есть - конусом по ходу поршня. получается уже 2ое людей сказалаи одно и тоже - разница есть и при неправельной установке ресуср работы резко как сделать маслосъемное кольцо сокращается.


Возьми линейку железную - она то же в одну сторону гнётся. Или ты хотел что бы в обе стороны гнулось одновременнно.
А выражение конусом по ходу поршня - это вообще песня #33;#33;#33; Поршень идёт позвольте в какую сторону.
Рессурс чего сокращается. Мастера в топку #33; Или сам искажаешь информацию по незнанию.
При неправильной установке МСК опять же направленные скребкового типа (а наборные МСК не относятся к ним ) можно только УВЕЛИЧИТЬ расход масла. рессурс при этом дело десятое - если вообще повлияет.

Датчики уровня кузова (ксенон Омега В ) всегда в наличии.

Автомобиль: Omega A
Пол: мужской

Цитата(PILOT#045;T #064; 26.10.2008, 20#58;29)


Возьми линейку железную - она то же в одну сторону гнётся. Или ты хотел что бы в обе стороны гнулось одновременнно.
А выражение конусом по ходу поршня - это вообще песня #33;#33;#33; Поршень идёт позвольте в какую сторону.
Рессурс чего сокращается. Мастера в топку #33; Или сам искажаешь информацию по незнанию.
При неправильной установке МСК опять же направленные скребкового типа (а наборные МСК не относятся к ним ) можно только УВЕЛИЧИТЬ расход масла. рессурс при этом дело десятое - если вообще повлияет.

В случае с ленейкой она будет гнуться 50#092;50 при приближнеии числа попыток к бесконечности (это по теории вероятности) А в случае с МСК у них 100% показатель одной из сторон. В другую даже усилием не согуть - сломаешь.
А расход масла это не показатель выробатки ресурса МКС. -)

Как правильно поставить поршневые кольца?

Когда из выхлопной трубы автомобиля начинают вырываться клубы сизого дыма то, похоже, что наступил неизбежный этап в жизни машины - ремонт мотора. Признаки изношенности поршневой группы - повышенный расход бензина, высокий расход масла, выхлопные газы сизого оттенка, компрессия двигателя снижается ниже 10 кгс/см2. Иногда удается обойтись просто заменой поршневых колец, даже не снимая двигатель с автомобиля. При этом потребуются только новые прокладки под головку и поддон блока. Остальные негодные детали определятся при разборке. О том, как правильно поставить поршневые кольца, мы и расскажем Вам в нашей статье.

Технические проблемы при изготовлении поршневых колец.

Для качественного изготовления поршневых колец требуется точное дорогостоящее оборудование. Должен соблюдаться тщательный контроль качества буквально на каждой операции. А их может набраться около сотни. Производители автомобилей за рубежом самостоятельно не изготавливают кольца. Они предпочитают заказывать их специализированным фирмам. Такие фирмы производят огромное количество колец и стандартных, и ремонтных размеров.

Проверка поршневых колец.

Случается, что производители поставляют поршни без наличия поршневых колец. Некоторые двигатели имеют огромное количество модификаций. Приобретая поршневые кольца, проверяйте высоту и радиальную их ширину на соответствие канавкам поршней. Между торцами кольца и канавкой зазор проще определить, если установить кольцо в канавку и воспользоваться набором щупов. При этом торцевой зазор должен быть в пределах 0,05-0,1 мм. Если же он окажется больше 0,12 мм, то это говорит о том, что у кольца или канавки поршня недопустимые отклонения размеров. Также необходимо проверять зазор в замках колец. Для этого кольца нужно поочередно установить в верхнюю часть цилиндра. С помощью набора щупов замеряют зазор в замке. Он должен составлять приблизительно 0,4-0,6 мм.

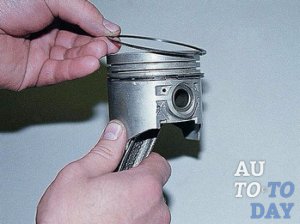

Установка колец на поршень.

Операция эта очень ответственная. Если работу выполнить неаккуратно, то может произойти поломка самого кольца. Чаще всего это случается со средним кольцом. А если нарушить ориентировку колец, то расхода масла у отремонтированного двигателя может увеличиться. На верхних кольцах обычно стоит слово ТОР (вершина). Этой стороной кольцо должно быть обращено к днищу поршня. Если средние кольца скребкового типа, то монтируют их скребком вниз. У колец, имеющих фаски на внутренней поверхности, чаще всего фаска должна быть обращена вверх. Когда устанавливаете кольца, то особое внимание обратите на наборные маслосъемные кольца, имеющие двухфункциональный пружинный расширитель. При монтаже дисков кольца звенья расширителя у стыка не должны вставать внахлест. Только после монтажа маслосъемного кольца на поршень устанавливают среднее и верхнее кольца. При установке нужно пользоваться специальными клещами. После того, как установите кольца, не забывайте проверять легкость вращения их в канавках.

Последовательность установки поршневых колец на двигатель.

1. Подготовьте поршневые кольца к установке. Для этого удалите консистентное средство. Для этого просто промойте их либо в бензине, либо в керосине, либо в уайт-спирите. После протрите и дайте просохнуть. Не допускайте попадания на поверхность кольца агрессивных веществ и даже воды.

2. Перед тем, как будете устанавливать поршневые кольца, смажьте и поршень, и поршневые кольца тонким слоем моторного масла.

3. Первым устанавливают маслосъемное нижнее кольцо. Перед тем, как будете устанавливать маслосъемное кольцо нужно проверить правильность расположения стыка пружинного расширителя. Он должен располагаться со стороны, противоположной замку кольца. На большинстве моделей маслосъемное кольцо состоит из трех отдельных секций. Посадив в нижнюю канавку поршня все три компонента маслосъемного кольца, нужно проверить свободу скольжения в канавке верхней и нижней рабочих секций.

4. Затем устанавливают нижнее компрессионное кольцо. Нижнее компрессионное поршневое кольцо нужно установить таким образом, чтобы маркировка была повернута к днищу поршня. Следуйте инструкции изготовителя колец. Используйте специальный посадочный инструмент. Старайтесь, чтобы замок кольца не был разведен больше чем это необходимо. Не перепутайте второе компрессионное кольцо с первым, верхним, компрессионным кольцом. Они имеют различное поперечное сечение.

5. И напоследок устанавливают верхнее компрессионное кольцо.

Устанавливают поршневые кольца с применением специальной монтажной втулки или специальных щипцов. Поршневые кольца нужно сориентировать под определенным углом. Угол между замком верхнего компрессионного кольца и осью поршневого кольца должен быть 30-45 градусов. Замок нижнего кольца - под таким же углом к оси поршневого кольца, но диаметрально противоположно замку верхнего поршневого кольца. Замок маслосъемного кольца также устанавливают между замками компрессионных колец.

Типичные ошибки в ремонтной практике при работе с поршневыми кольцами.

1.Некоторые механики считают, что зазоры в замках колец должны быть минимальными. Но иногда это может привести к задирам колец и цилиндров. При нагревании кольца зазор в замке будет уменьшаться. А если он и так минимальный, то кольцо врежется в стенку цилиндра. Помните, что замена колец на поршнях, которые имеют разношенные канавки, или при большом износе цилиндров обычно неэффективна. Такая замена может привести к увеличению расхода масла.

2.Не устанавливайте в цилиндр стандартного размера кольца ремонтной размерности. Из-за деформации эпюры давления кольца на стенку появляется просвет.

3. При замене колец с поршнями нужно обратить внимание на износ цилиндра. Если не будет восстановлен изношенный цилиндр, то верхнее кольцо может упереться в канавку, образованную в результате износа. Дело в том, что новые поршни зачастую имеют некоторые отклонения в размерах. В таких условиях новые детали быстро сломаются.

28-11-2010, 13:55 | Яна Фарбун

Читайте также:

Чаще всего на автомобиль ВАЗ 2110 устанавливаются две блок фары зарубежного производства Бош или отечественного - АО

Для соединения компрессора, водомаслоотделительных фильтров и краскораспылителя нам потребуется воздухопроводный шланг – это всем понятная аксиома. А вот какой шланг выбрать предпочтительней, и схема их включения, это уже задачка посложней, поэтому давайте разбираться.

Пришло время распроститься со своим некогда очень любимым (или не очень?:)) автомобилем, настала пора его продавать. Причины продажи мы, конечно, рассматривать не будем, да и не в этом соль статьи. Постараемся выделить основные моменты, на которые следует обратить внимание при продаже своей машины.

Источники: http://enginepower.pro/blogi/75-koltsa-kompressionnye-maslos-emnye-ustanovka.html, http://forum.opel-club.ru/index.php?showtopic=30664, http://www.oka-club.ru/remont.htm?id=6972
